網架制作的質量是關鍵，只有制作的精度高，才能順利安裝和保證質量。網架由施工方在廠內制作，其制作質量應由符合有關規范，施工方應對產品質量負責，監理人員將會同施工方的專職質量檢驗人員對進場的零件、構件進行抽樣檢驗。 螺栓球鋼管網架由螺栓球節點與鋼管連接而成。螺栓球節點則由鋼球、螺栓、銷子(或螺釘)、套筒和錐頭或封板等零件組成。 A
、要求施工方提交制造螺栓球節點的鋼材出廠合格證、試驗報告。螺栓球宜采用國家標準《優質碳素結構鋼鋼號及一般技術條件》GB699-88規定的45號鋼。 B、螺栓球嚴禁有過燒、淬火裂縫及隱患。用10倍放大鏡目測。每種規格抽查5%，且不少于5只，一旦發現裂紋，則應逐個檢查。 C、用標準螺紋規檢查螺栓球的螺紋尺寸。每種規格抽查5%，且不少于5只。 D、成品球必須對最大的螺栓孔進行抗拉強度檢驗，以螺栓孔的螺紋被剪斷時的荷載作為該螺栓球的極限承載力值，檢驗時螺栓擰入深度為1d(d為螺栓的公稱直徑)。 檢驗必須符合JGJ
78-91附錄一規定的試件承載能力的檢驗要求。在拉力試驗機上檢驗。檢驗數量：每項工程中取受力最不利的同規格的螺栓球600只為一批，不足600只仍按一批計，每批取3只為一組隨機抽檢。 E、螺栓球的允許偏差及檢驗方法應符合JGJ 78-91的表3.1.5的規定。

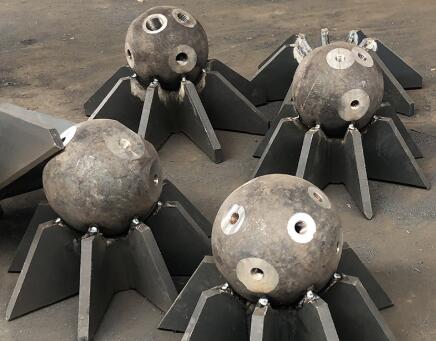

網架加工工程螺栓球節點 |
